ATPHY型平衡儀是我公司獨立研發生產的新型智能化產品。能應用于所有需對平衡角度進行測控的起重設備，廣泛應用于港口、碼頭、貨場的起重機械。

本機采用先進的計算機技術，對采集到的平衡角度等信號進行綜合處理顯示，同時能相應的輸出各種控制信號，用以控制傾角機構，防止傾覆。從而達到安全、高效的作業目的。ATPHY型平衡儀經過優化組合，可以同時對多個目標進行測控。

工作原理

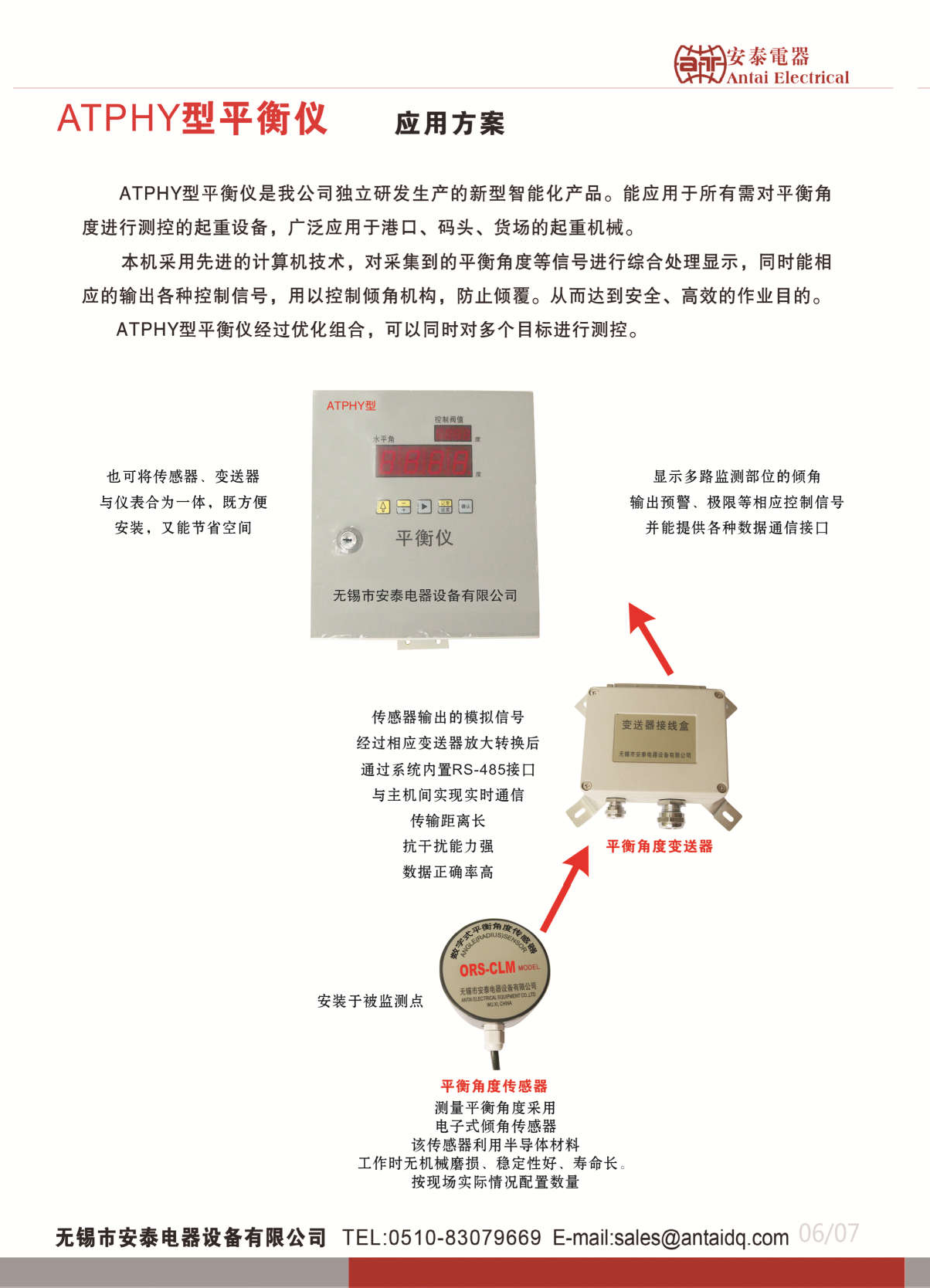

ATPHY型平衡儀由傳感器和控制器(儀表)兩大部分組成。當被測部位產生角度變化后，變化量通過相應的傳感器傳導到變送器。變送器將信號進行轉換放大，通過系統內RS485接口，傳輸到控制器(儀表)，經儀表CPU數據處理后送到顯示屏顯示相關數據，與此同時儀表將測得的數據與程序中預置的運行工況中的額定值進行比較，然后按規定執行顯示、報警和控制輸出等動作。

設備在收到相應控制信號后，能停止向不安全方向作業，但不影響其它正常機構動作。

因而該平衡儀可以對相關設備起到平衡保護作用。

主要技術指標:

適用范圍:需要對平衡度進行控制的起重設備及其它相應設備平衡角度顯示誤差:≤ 3 %F S，最小顯示分度值:0.1度系統動作誤差:≤3 %F.S報警方式:(也可由用戶提出工作方案 )

平衡角度預報警:

當前平衡角度≥當前 額定值的90%，蜂嗚器發出斷續報警聲響

平衡角度報警(延時 ):

當前平衡角度≥當前 額定值的100%~110%(可調)，延時2秒輸出控制信號，用于切斷俯仰傾角控制回路，并發出連續報警聲

平衡角度報警(立刻 )

當前平衡角度≥當前 額定值的110%~120%，立刻輸出控制信號，用于切斷俯仰傾角控制回路，并發出連續報警聲

注:平衡角度“延時報警”和“立刻報警”控制輸出信號即可以分別獨立輸出，也可以綜合為同一點輸出。

報警的解除:當顯示值恢復到當前相應機構的額定值安全范圍以內時停止報警聲，2秒后輸出的控制信號自動解除，被切斷的動作控制回路恢復正常工作工作環境:溫度，-40~+60C相對濕度,45%-95%傳感器防護等級:IP65

源 壓: AC380V (+10%，-15%)、或AC220V ( +10%，-15%)控制輸出:繼 器觸點開關量，容量AC380V，2.5A。

控制輸出點(常開常閉)的數量及控制對象可由用戶提出進行相應定制。數據通信輸出:RS485、RS232、PROFIBUS等。模擬量信號輸出:0-10V，4-20mA等。儀表顯示方式:LED及LCD數字顯示或觸摸屏菜單式顯示
