◆ATLX型起重力矩限制器是由我公司獨立研發生產的新型智能化產品。能應用于所有需對起重力矩進行測控的起重設備，廣泛應用于港口、碼頭的門式、塔式起重機及其它懸臂式起重機械。

◆采用計算機技術，主機將收集到的重量、高度、幅度等信號進行綜合處理后，顯示各部位量值及輸出相應開關量。并能根據用戶要求經由RS232或RS485通信接口與用戶PLC連接。

◆ATLX型起重力矩限制器由測力傳感器（附變送器接線盒）、幅度傳感器、高度傳感器（選配)、主機、顯示器（選配）等組成。

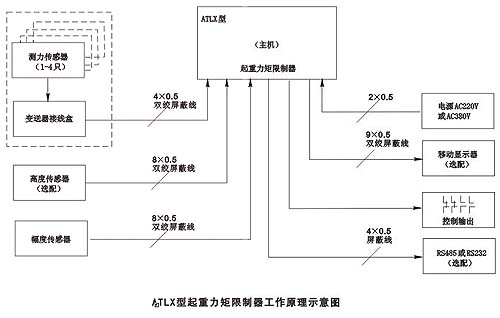

◆ATLX型起重力矩限制器工作原理示意圖:

◆技術指標：

適用范圍：需要進行力矩限制的起重設備及其它相應設備

稱重誤差：≤±1%F.S，小顯示值：0.01t

變幅誤差：≤±5cm，小顯示值：0.01m

高度誤差：≤±5cm，小顯示值：0.01m

系統動作誤差：≤±3%額定值

報警方式：（也可由用戶提出工作方案）

　　預報警：≥90%額定載荷，蜂鳴器發出斷續報警聲響

　　延時報警：≥105%額定載荷，延時2秒切斷上升控制回路和增幅回路，并發出連續報警聲

　　立刻報警：≥120%額定載荷，立刻切斷上升控制回路和增幅回路，并發出連續報警聲

　　變幅立刻報警：立刻切斷增幅回路，并發出連續報警聲

　　報警的解除：當恢復到額定值范圍內時停止報警聲，2秒后被切斷的回路恢復正常工作

　　允許傳感器短時過載值：120%額定值

　　工作環境溫度：-40～+60℃

　　相對濕度：45%～95%

　　電源電壓：AC380V（+10%，-15%），或AC220V（+10%，-15%）

　　力矩限制時的輸出控制：

　　上升限位觸點（常開或常閉）一對，繼電器觸點容量：AC380V，4A

　　變幅限位觸點（常開或常閉）一對，繼電器觸點容量：AC380V，4A

　　顯示方式：LED數字顯示或觸摸屏菜單式顯示

　　變幅距離機械限位：2-8檔變幅距離限位觸點，觸點容量：AC380V，2.5A

◆訂貨提示：

由于國內外起重機械規格型號比較多，無法統一標準所以用戶在訂貨力矩限制器時必須提供以下資料：

（1）起重機額定噸位、倍率；

（2）安裝傳感器的部分和臂架傳動機構的圖紙；

（3）起重機變幅范圍（或吊臂角范圍）和變幅機構傳動圖紙；

（4）限制力矩的控制點值（或函數值）；

（5）傳感器的型號、規格、數量及顯示器的形式
